Prawidłowe przekazanie obciążeń z budynku na grunt ma podstawowe znaczenie dla trwałości i bezpieczeństwa całej inwestycji. W obiektach opartych na słupach funkcję tę pełnią stopy fundamentowe. Gotowe elementy wykonane w zakładzie prefabrykacji pozwalają ograniczyć zakres prac prowadzonych na placu budowy. Choć bywają określane jako stropy fundamentowe prefabrykowane, właściwa nazwa konstrukcyjna tych wyrobów to prefabrykowane stopy fundamentowe.
Elementy przenoszą obciążenia punktowe ze słupów na większą powierzchnię podłoża. Dzięki temu siły działające na konstrukcję zostają bezpiecznie rozłożone na grunt. Prefabrykaty dostarczane są jako gotowe wyroby, które należy ustawić, wypoziomować oraz połączyć ze słupem zgodnie z dokumentacją projektową, zobacz więcej informacji na stronie internetowej https://sdzelbet.pl/oferta/stopy-fundamentowe-prefabrykowane/.
Przenoszenie obciążeń punktowych na podłoże
Stopę fundamentową stosuje się w miejscu, w którym obciążenie z konstrukcji przekazywane jest przez pojedynczy słup lub inną podporę. Odpowiednio dobrana powierzchnia podstawy zmniejsza nacisk jednostkowy na grunt i zapewnia stabilność obiektu. Wymiary elementu muszą uwzględniać zarówno wielkość obciążeń, jak i nośność podłoża.
Prefabrykowane stopy wykorzystuje się pod pojedyncze podpory, ale mogą być także projektowane pod grupy słupów znajdujących się blisko siebie. Każdy wariant powinien wynikać z obliczeń konstruktora oraz dokumentacji uwzględniającej warunki gruntowo-wodne w miejscu inwestycji.
Najczęstsze zastosowania gotowych fundamentów
- słupy konstrukcyjne budynków mieszkalnych,
- hale stalowe, magazynowe i produkcyjne,
- obiekty przemysłowe oraz techniczne,
- wiaty, zadaszenia i konstrukcje wsporcze,
- bramy oraz ciężkie elementy ogrodzeń,
- elementy infrastruktury wymagające punktowego podparcia,
- pojedyncze słupy i grupy podpór o niewielkim rozstawie.
Kształt dostosowany do projektu konstrukcyjnego
W rzucie stopy fundamentowe mają najczęściej kształt kwadratu lub prostokąta. Ich przekrój może być prostokątny, schodkowy albo trapezowy. Wybór konkretnej formy jest uzależniony od wartości przekazywanych sił, wymiarów słupa, poziomu posadowienia i parametrów gruntu.
Przy standardowych obciążeniach i nośnym podłożu mogą być stosowane elementy betonowe. W przypadku większych sił albo słabszych warunków gruntowych wykorzystuje się stopy żelbetowe. Są one zbrojone w dolnej części siatką z prętów stalowych, co umożliwia ograniczenie wysokości elementu przy zachowaniu wymaganej nośności.
| Rodzaj elementu | Zalecane warunki | Charakterystyka |
|---|---|---|
| Stopa betonowa | Nośne podłoże i standardowe obciążenia | Prosta konstrukcja dopasowana do typowych zastosowań |
| Stopa żelbetowa | Większe obciążenia lub słabszy grunt | Zbrojenie w dolnej części siatką stalowych prętów |
| Stopa kielichowa | Prefabrykowane konstrukcje słupowe | Kielich umożliwiający osadzenie podstawy słupa |
Sztywne połączenie fundamentu ze słupem

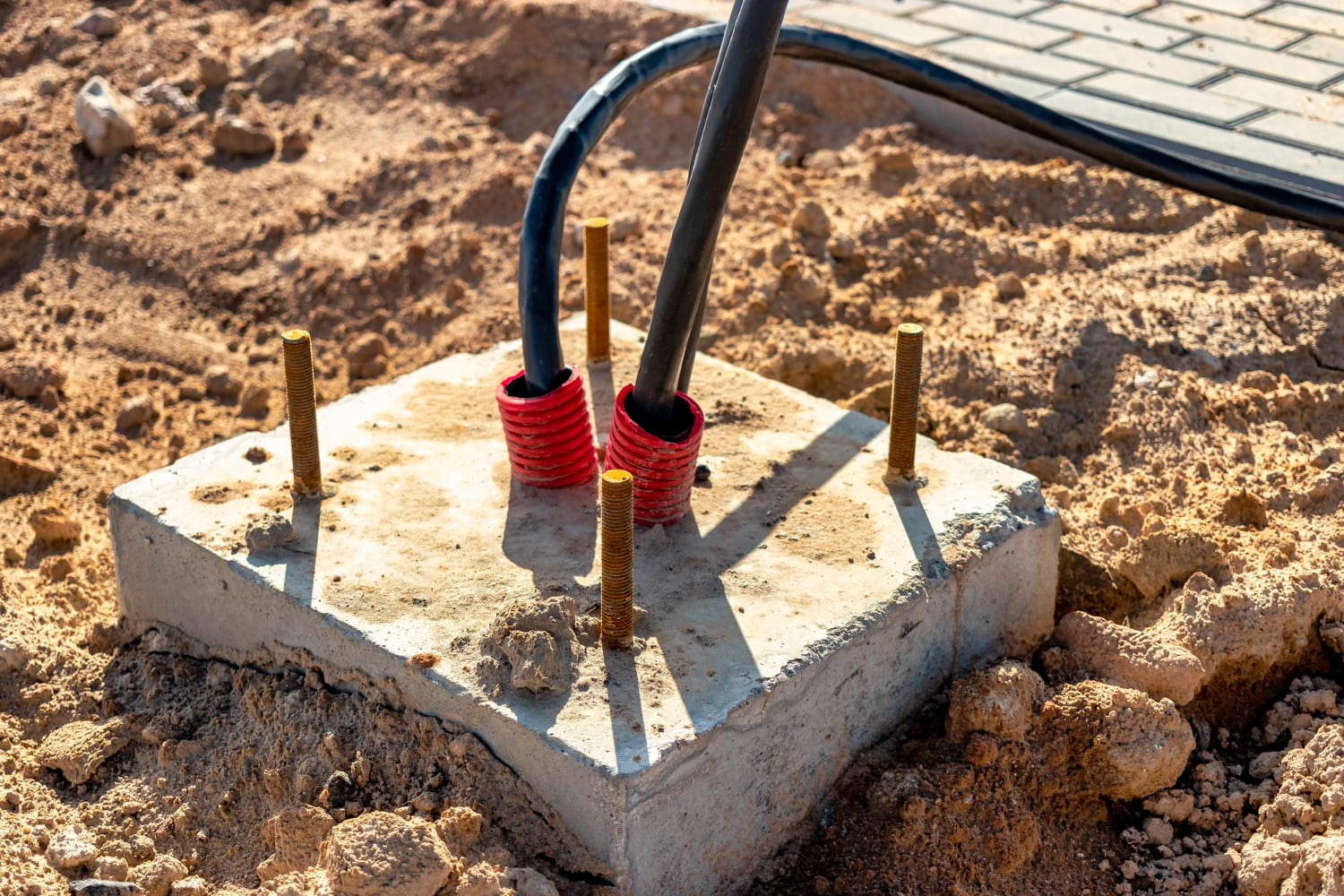

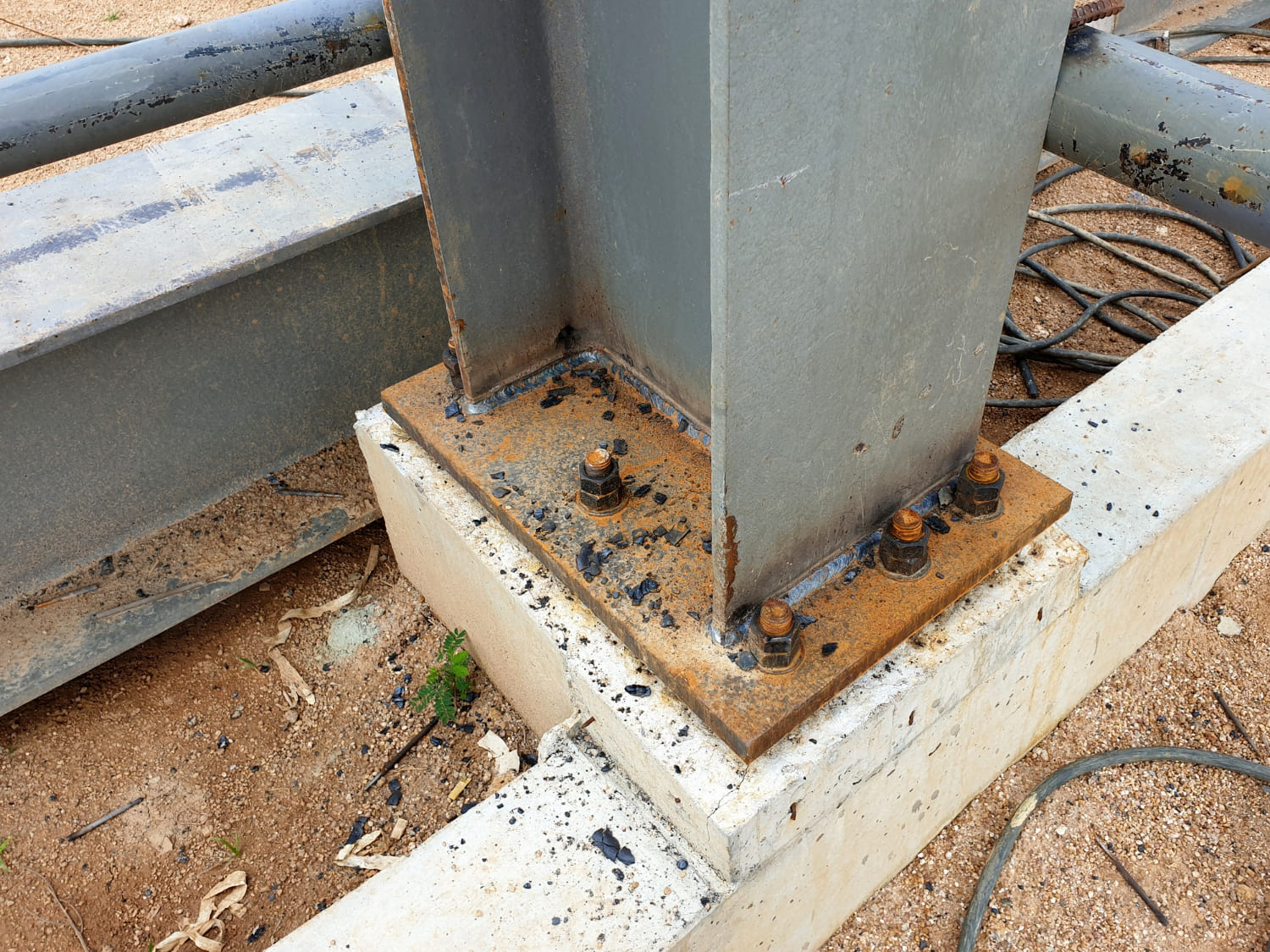

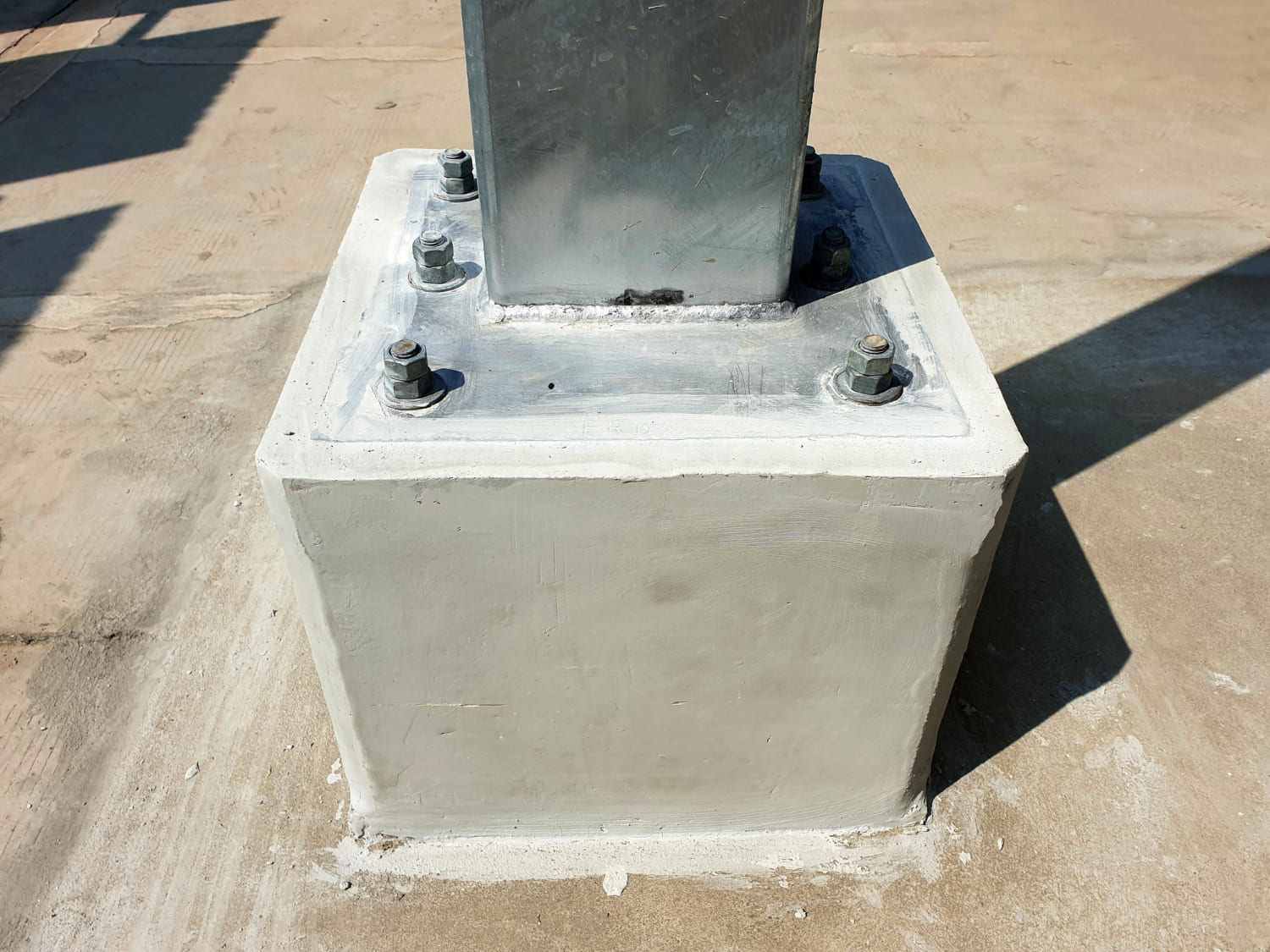

Połączenie stopy ze słupem musi zapewniać stabilność całego układu konstrukcyjnego. SD Żelbet stosuje dwa podstawowe rozwiązania. Pierwszym z nich są wytyki, czyli wypuszczone pręty zbrojeniowe lub systemowe łączniki gwintowane, do których mocowany jest słup.
Drugą możliwością są stopy kielichowe. Wyprofilowaną podstawę słupa wprowadza się do kielicha, odpowiednio ustawia, a wolną przestrzeń wypełnia specjalną zaprawą montażową. Pozwala to uzyskać sztywne i trwałe połączenie, dostosowane do konstrukcji prefabrykowanej.
W stopach wykonuje się również otwory zalewowe. Po sprawdzeniu prawidłowego położenia elementu podaje się przez nie beton do momentu pełnego wypełnienia przestrzeni i wypływu mieszanki wokół obrysu fundamentu. Szczegóły tej operacji powinny odpowiadać projektowi oraz instrukcji montażu.
Produkcja na indywidualne zamówienie
Prefabrykowane elementy fundamentowe nie muszą ograniczać się do kilku standardowych rozmiarów. SD Żelbet wykonuje je zgodnie z dokumentacją konkretnej inwestycji. Wymiary, kształt, zbrojenie i wyposażenie dobierane są do obciążeń oraz sposobu połączenia z pozostałą częścią konstrukcji.
Możliwe jest przygotowanie stóp kielichowych, elementów o nietypowych przekrojach i dużych fundamentów pod hale przemysłowe. Najważniejsze ograniczenia wynikają z dopuszczalnych gabarytów transportowych oraz możliwości bezpiecznego rozładunku i ustawienia prefabrykatu.
Dodatkowe wyposażenie elementów
- uchwyty ułatwiające transport, rozładunek i montaż,
- dyble przeznaczone do połączenia z innymi prefabrykatami,
- kotwy wyposażone w gwint,
- szyny kotwiące do mocowania elementów konstrukcji,
- akcesoria do łączenia z belkami podwalinowymi,
- mocowania przeznaczone do ścian podwalinowych.
Prefabrykat zamiast betonowania na budowie
Wykonanie stopy metodą tradycyjną wymaga przygotowania wykopu i podłoża, wykonania deskowania, ułożenia zbrojenia oraz przeprowadzenia betonowania. Konstrukcję trzeba następnie pielęgnować i pozostawić do czasu uzyskania wymaganej wytrzymałości. Warunki atmosferyczne mogą dodatkowo wpłynąć na harmonogram prac.
Gotowy prefabrykat dostarczany jest na budowę po zakończeniu produkcji i kontroli jakości. Na miejscu pozostaje przygotowanie podłoża, ustawienie elementu, jego wypoziomowanie oraz wykonanie połączeń. Pomaga to skrócić prace fundamentowe i ograniczyć liczbę robót mokrych.
Standardowe uchwyty transportowe ułatwiają bezpieczne podniesienie stopy za pomocą dźwigu. Kolejność montażu i parametry sprzętu powinny zostać dostosowane do masy prefabrykatu oraz warunków panujących na budowie.
Normy i kontrolowana jakość wykonania
Prefabrykowane elementy fundamentów SD Żelbet produkowane są z betonu zbrojonego zgodnie z normą PN-EN 14991:2010. Zakładowa Kontrola Produkcji została oceniona w systemie 2+ i potwierdzona certyfikatem nr 2767-CPR-0090, wydanym przez CWB sp. z o.o., jednostkę posiadającą akredytację PCA nr AC 202.
Na tej podstawie producent deklaruje właściwości użytkowe wyrobów i oznacza je znakiem CE zgodnie z rozporządzeniem CPR (UE) nr 305/2011. Beton powstaje we własnym zakładzie jako materiał do zastosowań konstrukcyjnych, zgodny z PN-EN 206+A1:2016-12. Jego wytwarzanie objęte jest osobnym certyfikatem ZKP nr 202-UWB-305.
Fundament dopasowany do konstrukcji
Rozwiązania opisywane potocznie jako stropy fundamentowe prefabrykowane są w praktyce gotowymi stopami fundamentowymi, które przenoszą punktowe obciążenia ze słupów na grunt. Mogą być stosowane pod hale, magazyny, wiaty, budynki mieszkalne oraz różnego rodzaju konstrukcje techniczne.
Indywidualny dobór wymiarów, zbrojenia i sposobu połączenia pozwala przygotować element odpowiadający wymaganiom projektu. Produkcja w kontrolowanych warunkach, możliwość wyposażenia w akcesoria montażowe oraz sprawne ustawienie dźwigiem pomagają przyspieszyć realizację fundamentów i uzyskać trwałe podparcie całego obiektu.
